產品概述
LW-12/24/40.5系列桿架式SF6負荷斷路開關用于額定電壓12/24/40.5kV、額定電流400A、630A和50/60Hz的配電網，用于分合閘系統的負荷電流和過載電流，可以自動分離故障配電線路的軌道區段。
該開關與采用新技術的電子控制器相匹配，可以是手動、電動和遠程操作模式。該電子控制器將安裝在不銹鋼箱內，因此可以在各種氣候條件下使用。
此外，安裝在控制箱內的有線和無線調制解調器可以實現遠程監控。桿上開關的安裝簡單方便，可以降低施工成本 環境條件 環境溫度：最高+50°C，最低-40°C 海拔高度：≤1000m（根據需要也可以是2000m 風壓：≤700Pa（相當于風速34m/s） 相對濕度：≤100% 空氣污染程度：IV級 地震烈度：≤8度 不受腐蝕性或易燃氣體污染 無頻繁劇烈震動或爆炸場所 技術參數名稱 GFLW-12 GFLW-24 GFLW-40.5 額定電壓 12kV 24KV 40.5kV 額定電流 630a 630a 630a 額定頻率 50/60Hz 50/60Hz 50/60Hz 短時間可承受電流 20KA/1秒 20KA/1秒 20KA/1秒 制造和破壞能力 主活動負載電流 630a 630a 630a 破壞負載操作的數量 400次 400次 400次 短時間電流（峰值） 50你 50你 50你 編號制作術 5次 5次 5次 電纜充電電流 25a 25a 25a 線充電電流 1.5a 1.5a 1.5a 閉環電路電流 630a 630a 630a 變壓器磁化電流 22a 22a 22a 功率頻率承受電壓 潮濕的條件-10階段的TOPHase 45kV 50kV 75kV DryConcition-1 Mimphase Tophase 50kV 64kV 95kV 干燥條件-1分鐘橫跨間隙 50kV 79kV 110kV 脈沖抗壓脈沖（1.2 x 50 μs） 地球階段 85kV 125kV 195kV 跨越次級 95kV 145kV 215kV 其他評級和規格 內部弧測試 20KA /0.1秒 20KA /0.1秒 20KA /0.1秒 弧消光培養基 SF 6氣 SF 6氣 SF 6氣 絕緣介質 SF 6氣 SF 6氣 SF 6氣 蠕變距離（瓷器布什） 380mm 700mm 1055mm 蠕變距離（有機硅橡膠襯套） 540mm 700mm 毫米 IP級別 65 65 65 機械性能 關閉/開放時間 ＜1sec ＜1sec ＜1sec 機械操作（保證） 10000次 10000次 10000次 工作溫度（手動類型） -25+70℃ -25+70℃ -25+70℃ 氣壓 標稱壓力（MPA 0.07 0.07 0.07 爆炸壓（MPA） 0.4 ～0.6 0.4 ～0.6 0.4 ～0.6 最小氣壓（MPA） 0.05 0.05 0.05 氣體泄漏率（CC/ SEC） ≤0.5％ ≤0.5％ ≤0.5％

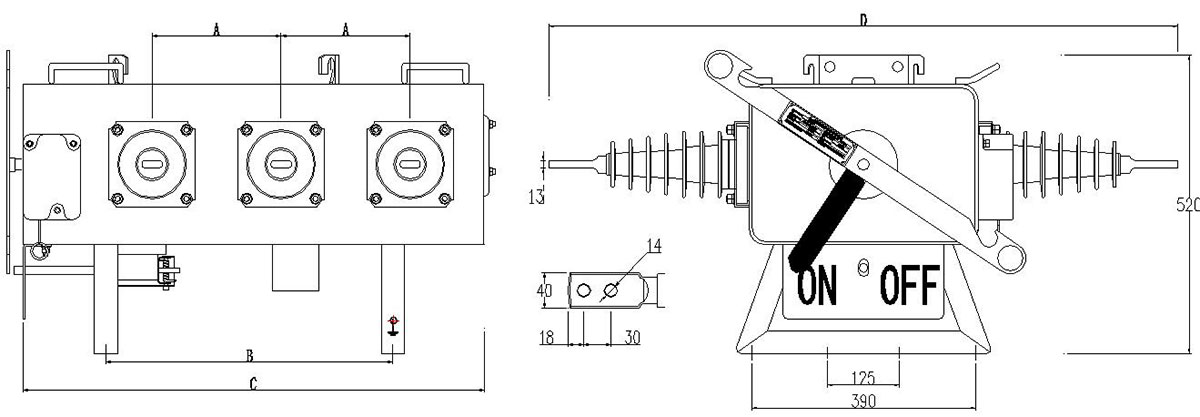

外形尺寸
