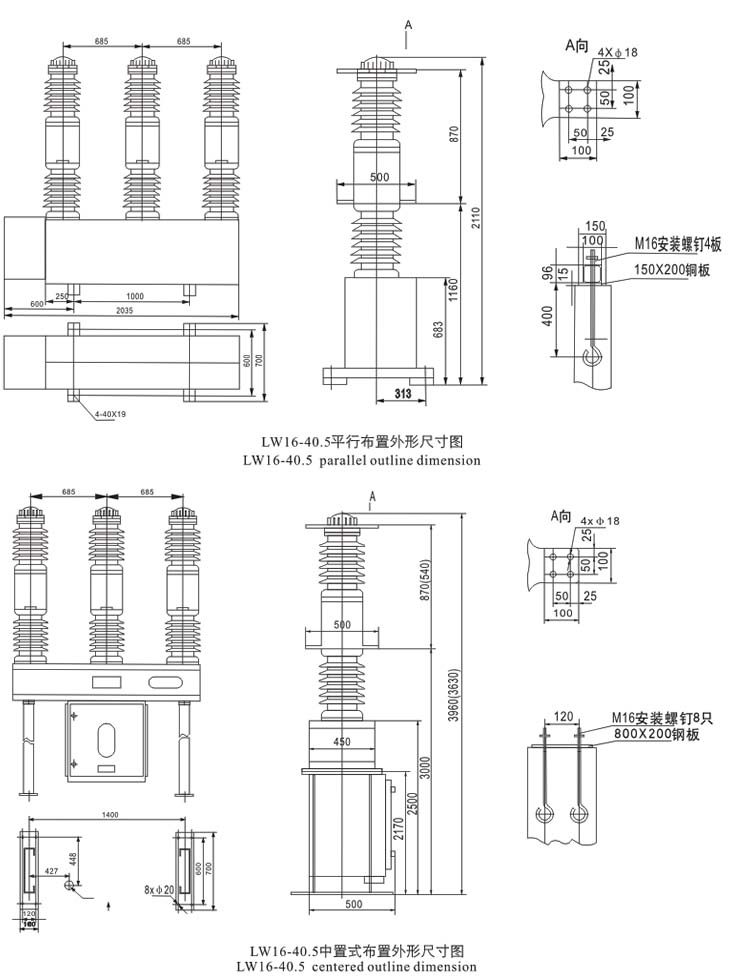

LW16-40.5戶外SF6斷路器設計用于50 Hz三相交流電力系統，適用于工業企業 注意: 當斷路器處于熱備用模式時，必須在斷路器的故障側安裝電涌放電器。 技術參數 參數名稱 單元 參數值 1 額定電壓 KV 40.5 2 1分鐘功率頻率承受電壓 KV 95（接地） / 185（接觸間隙） 3 額定頻率 赫茲 50 4 額定電流 個 1600，2000 5 額定的短路斷裂電流 ka 25（重疊），31.5（單分離） 6 額定的短路使電流（峰值） ka 63 7 額定短期抵抗電流 ka 25 8 額定短路持續時間 s 4 9 額定峰值抵抗電流 ka 63 10 額定的操作順序 - o —0.3s -co -180s -co 11 單個電容器庫的額定開關電流 個 400 12 額定額外的斷電 ka 6.3 13 額定相外的破壞電流 ka 21.75 14 機械生命測試 時代 3000 15 額定累積破裂時間（額定電流） 時代 2000 16 額定累積破裂時間（25KA短路） 時代 21 17 絆倒時間 s ≤0.06（額定 /最大電壓） /≤0.10（最小電壓） 18 關閉時間 s ≤0.15 19 SF6氣體額定壓力（20儀壓力） MPA 0.60±0.015 20 SF6氣體重新填充警報壓力（20儀壓力） MPA 0.55±0.015 21 SF6氣體最小功能壓力（20儀表） MPA 0.52±0.015 22 SF6氣體年泄漏率 ％/年 ≤1 23 SF6氣體跟蹤水分含量 ppm（v/v） ≤150×10?? 24 CT14-A機理盤額定電壓 v DC：110/220; AC：220/380 25 SF6氣體重量 公斤 正常：2.5; CT：6;高架CT：8 26 斷路器重量 公斤 1000 27 外部絕緣泄漏特異性距離 mm/kv ≥31 28 瓷絕緣子泄漏距離 毫米 ≥1255 注意事項 o:開放操作 CO:關閉-打開操作 斯:秒 ppm:百萬分率 CT:電流互感器配置 一致性 明確說明了具有容差(例如，0.015)和條件參數(例如，重合閘/單次分離)的值。 單位標準化(例如，“kV”代表千伏，“MPa”代表兆帕)。 更正了科學符號(例如，將“X10-6”改為“≤150×10”)。 為清楚起見，合并了組合條目(例如，不同電壓下的跳閘時間)。 外形尺寸
