LW36-72.5型戶外高壓交流SF6斷路器

? 產品系列：
六氟化硫斷路器系列

? 產品名稱：
LW36-72.5型戶外高壓交流SF6斷路器

? 產品概述：
LW口-72.5/126/145自能式六氟化硫斷路器是我公司自主研發的新一代高壓斷路器

。與傳統的壓縮氣體型六氟化硫斷路器相比

，該斷路器在滅弧原理上有很大的改進

。它充分利用電弧本身的能量，使電弧旋轉擴散

，并與吹弧的壓縮空氣相結合，使滅弧性能大大提高...

博于技

時于新

達于信

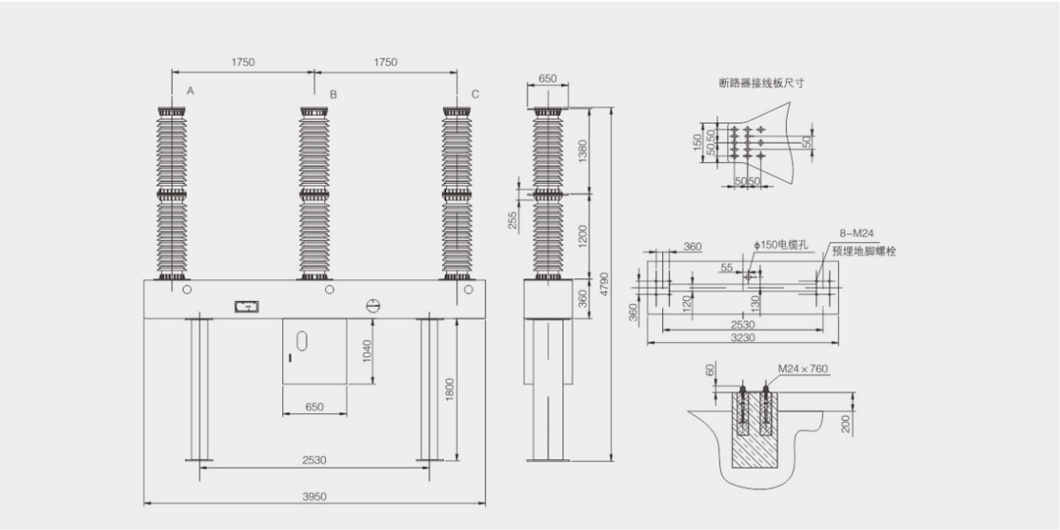

產品概述

LW口-72.5/126/145自能式六氟化硫斷路器是我公司自主研發的新一代高壓斷路器

。與傳統的壓縮氣體型六氟化硫斷路器相比

，該斷路器在滅弧原理上有很大的改進

。它充分利用電弧本身的能量，使電弧旋轉擴散

，并與吹弧的壓縮空氣相結合，使滅弧性能大大提高

。由于自能和壓縮空氣的結合，可以顯著減小壓縮空氣室的直徑

，減少斷路器所需的操作功

，從而可以使用無油氣泄漏

、可靠性更高的彈簧操作機構

。同時運行噪音大大降低，有利于城網的改造和使用

。LW口-72.5/126/145型自能式SF6斷路器設計合理，結構緊湊

，技術性能達到國內先進水平

。是傳統壓縮式SF6斷路器的換代產品?div id="4qifd00" class="flower right">

？蛇xCT20

、CT27彈簧操作機構

、ABB型HMB-2彈簧液壓操作機構等。LW□-72.5/126/145型自能式SF6斷路器適用于72.5kV- 145kV電力系統

，用于高壓輸變電系統的保護和控制

。該斷路器完全符合IEC56

、IEC62271-100

、GB1984

、DL402 (ANSI C37: 60Hz)及相關標準的要求。

使用環境條件

1.海拔:不超過2500米

；高原4000米

；

2.環境溫度:-30攝氏度-+409攝氏度(特殊要求-40攝氏度-+409攝氏度)；

3.相對濕度:日平均不超過95%

，月平均不超過90%(259 c)

；

4.風速:不超過35米/秒；

5.污染等級為l級

；瓷套爬電距離為1050mm (1320mm)(標稱爬電距離不小于25 mm/kV)

。

6.沒有易燃物質、爆炸危險

、化學腐蝕和劇烈振動

。

技術參數

參數名稱	單元	LW36-72.5	LW25-126/145	LW25-252	LW15B-252 LW15-252
額定電壓	KV	66	126 /145	252	252
額定頻率	赫茲	50	50	50	50
額定電流	個	1250 ，3150，4000	2000 ，3150	4000	3150 ，4000
額定斷裂電流	ka	25，31.5	40 / 31.5	40	50
額定關閉電流（峰）	ka	80	100 /80	100	125
額定額定電流（4s）的評級	ka	31.5	40 / 31.5	40	50
額定峰值抵抗電流	ka	80	100 /80	100	125
幾乎斷裂電流	ka	90％LK ， 75％LK	-	-	-
額定額外的斷電	ka	25％LK	-	-	-
蠕變距離	CM/KV	3.1	2.5，3.1	-	-
1分鐘功率頻率承受電壓（干燥測試）
- 地面	KV	160	275	460	460
- 互間	KV	160	275	-	-
- 斷裂	KV	160 + 42	275	395 + 145	395 + 145
1分鐘功率頻率承受電壓（濕測試）
- 地面	KV	160	275	460	460
- 互間	KV	160	275	-	-
- 斷裂	KV	410	650 /750	950 + 206	950 + 206
額定的閃電沖動抑制電壓
- 地面	KV	350	550 /650	1050	1050
- 互間	KV	350	550 /650	-	-
5分鐘零壓力承受電壓	KV	84	95 /124	189	189
關閉時間	多發性硬化癥	≤150	≤150	≤110	≤100
開放時間	多發性硬化癥	≤30	≤30（縮小≤35）	≤30	≤25
打破時間	多發性硬化癥	≤60	≤60	≤60	≤60
關閉時間	多發性硬化癥	40-60	40-60	50-70	40-60
相位異步時間	多發性硬化癥	≤2（開放），≤4（關閉）	≤2（開放），≤4（關閉）	≤2（開放）	≤2（開放）
額定依賴序列	-	o —0.3s -co -180s -co	o —0.3s -co -180s -co	-	-
SF6氣體額定壓力	MPA	0.5 / 0.4	0.5	0.6	0.6
SF6燃氣警報/鎖壓力	MPA	0.45/0.40 ，0.35/0.30	0.45/0.40	0.55/0.50	0.55/0.50
SF6氣體年泄漏率	％/年	≤0.5	≤0.5	≤0.5	≤0.5
每極骨折的數量	-	1	1	1	1
機械生活	代	3000	3000	3000	3000
末端機械強度
- 水平縱向張力	n	790	1250	1500	1500
- 水平側張力	n	750	750	1000	1000
- 垂直張力	n	750	1000	1250	1250
主電路電阻	μ手	≤50	≤45	≤45	≤42
匹配機制	-	春天	春天	彈簧/ 液壓	液壓/ 氣動
SF6每單位氣體重量	公斤	4	6	30	30
斷路器重量	公斤	1000	1400	3500	4000 /4500
標準合規性	-	GB/T 1984，IEC 60056	GB/T 1984 ，IEC 60056	GB/T 1984	GB/T 1984
