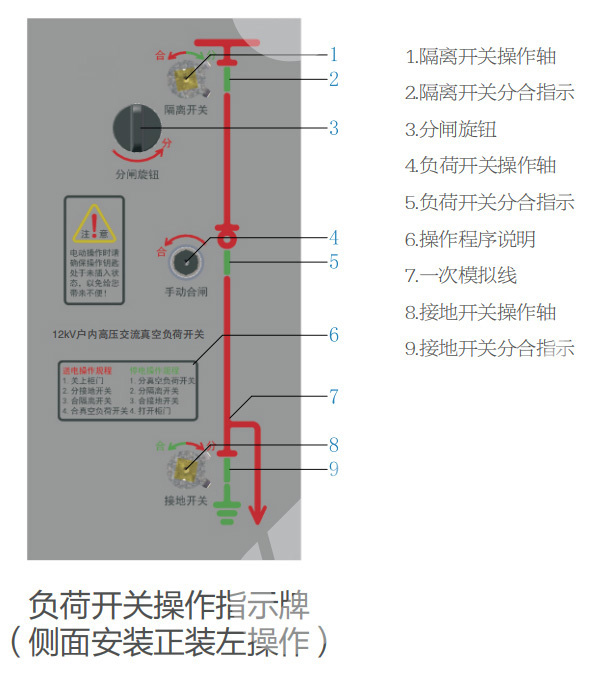

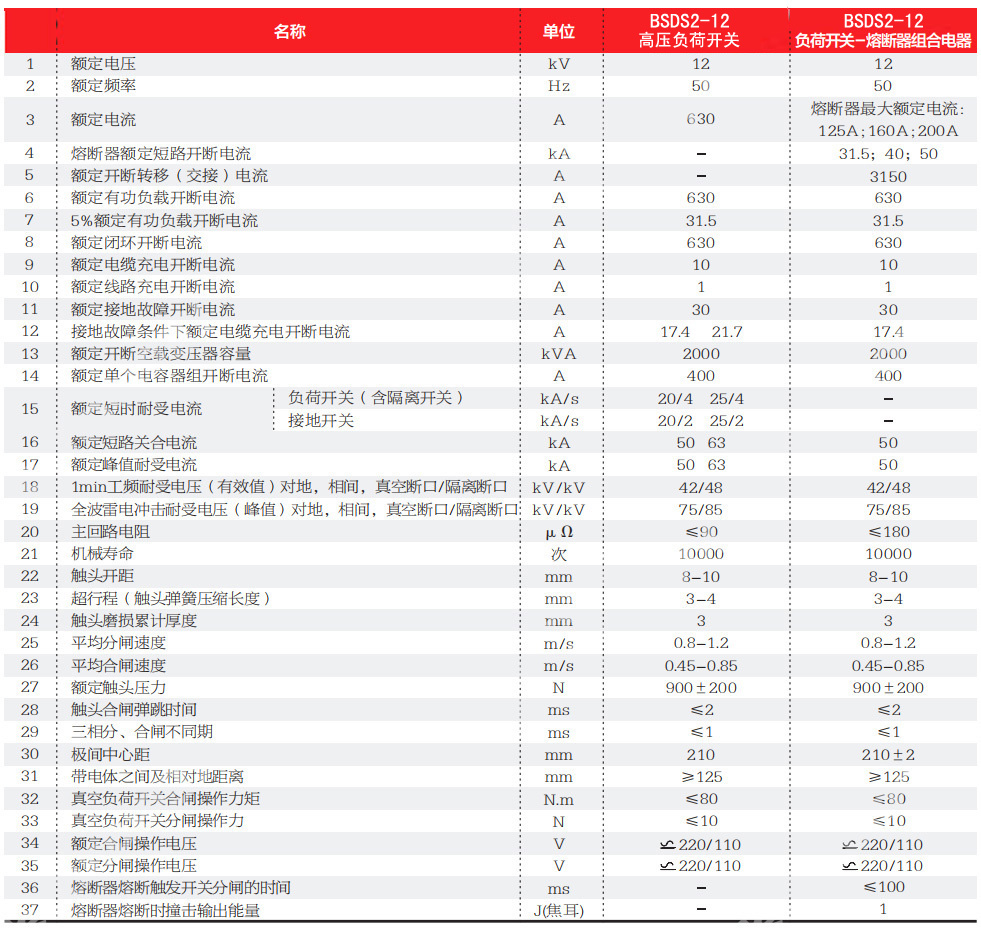

BSDS2-12系列戶內高壓交流真空負荷開關及其熔斷器組合電器是我司自行研制成功的，性能滿足GB/T3804-2017《3.6kV～40.5kV高壓交流負荷開關》 產品優異的絕緣性能和機械性能能確保開關設備即使在嚴重污穢的場所 ●小型化：配柜寬度最小500mm ●一體化：框架結構 ●模塊化：采用了自行研制CTE6型彈簧操作機構 ●隔離開關分閘狀態時 ●母線室和開關室的隔斷可安裝金屬隔板（符合南網標準） ●負荷開關與斷路器外形尺寸一致，方便配柜。 ●完善的“五防”聯鎖裝置，配柜“五防”聯鎖簡單可靠。 技術參數 高壓限流熔斷器的選用： 必須選用熔斷器的撞擊輸出能量為：1±0.5J（焦耳）中型；自由行程4mm； 必須釋放能量的進展行程：16mm；實際行程：20～40mm； 最小耐受力：20N 推薦選用熔斷器的型號為：XRNT-12高壓限流主分?jǐn)嘈腿蹟嗥鳌?/span> 使用環境條件 a.海拔高度不高于1000m； b.周圍環境溫度-25°C～+40°C c.相對濕度日平均值不大于95% d.周圍空氣應不受腐蝕性或可燃?xì)怏w e.沒有火災和爆炸危險的場所； f.地震烈度不超過8度 操作說明與聯鎖要求 分合指示的優化 ●參照右圖的斷路器操作指示牌 ●斷路器分閘后 ●接地開關分閘后 ●接地開關合閘后，才能打開柜門。 ●關上柜門后，接地開關才能分閘。 斷路器的操作（開關側面安裝正裝左操作） ●斷路器合閘所需能量由合閘彈簧提供。儲能既可由外部電源驅動電機提供，也可以使用儲能手柄完成。手動儲能時將儲能手柄插入儲能操作軸逆時針轉動儲能手柄，當聽到“嗒”的一聲表示儲能已完成。 ●順時針方向轉動分合閘旋鈕為合閘，合閘到位后，斷路器分合指示由綠色變?yōu)榧t色。 ●逆時針方向轉動分合閘旋鈕為分閘，分閘到位后，斷路器分合指示由紅色變?yōu)榫G色。 ●電操開關由合閘、分閘按鈕控制進行電動操作。 隔離開關的操作（開關側面安裝正裝左操作） ●逆時針方向轉動操作鑰匙為合閘，合閘到位后，隔離開關分合指示由綠色變?yōu)榧t色。 ●順時針方向轉動操作鑰匙為分閘，分閘到位后，隔離開關分合指示由紅色變?yōu)榫G色。 接地開關的操作（開關側面安裝正裝左操作） ●順時針方向轉動操作鑰匙為分閘，分閘到位后，接地開關分合指示由綠色變?yōu)榧t色 ●逆時針方向轉動操作鑰匙為合閘，合閘到位后 柜門閉鎖的操作 ●關上柜門即自動解開柜門與接地開關的閉鎖。 ●接地開關合閘，打開柜門后，柜門與接地開關自動閉鎖。 真空負荷開關外形圖 BSDS2-12D/T630-25 戶內高壓交流真空負荷開關 BSDS2-12D/T630-20 戶內高壓交流真空負荷開關 開關側面安裝正裝左操作 BSDS2-12D/T630-25 戶內高壓交流真空負荷開關 BSDS2-12D/T630-20 戶內高壓交流真空負荷開關 開關側面安裝正裝左操作（柜寬500×柜深900×柜高2000）
產品特點

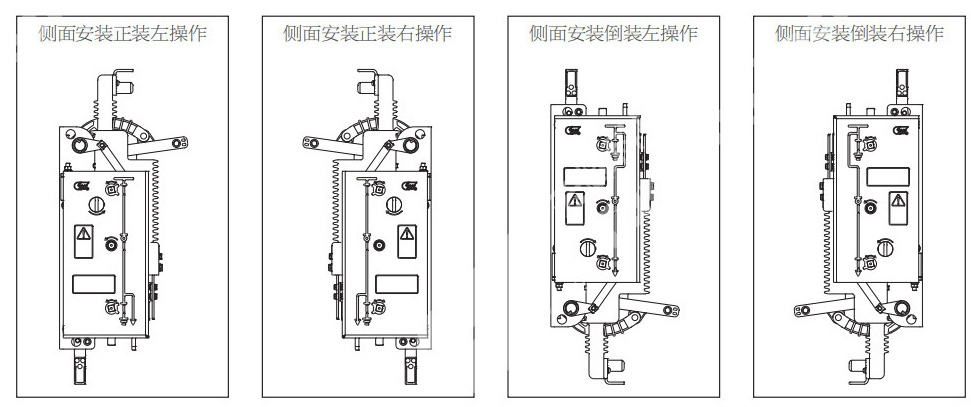

真空負荷開關配柜安裝
