產品概述
FZRN-24D/T125-31.5戶內交流高壓真空負荷開關-熔斷器組合電器是本公司依據GB3804和GB16926自行設計研制而成的，適用于交流50Hz，額定電壓24kV的網絡中，是專為24kV終端用戶和箱式變電站設計的，亦可作為獨立電器單元應用于電力系統中。本產品結構合理，開關彈簧操作機構采用本公司自行研制的CTE2兩級傳動機構，動作簡單可靠。

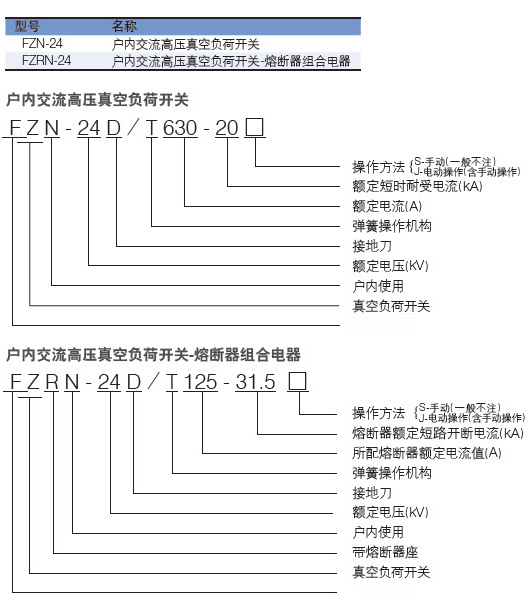

型號說明
使用環境
1.海拔高度≤1000m;
2.周圍環境溫度-25℃~+40℃;
3.相對濕度日平均值不大于95%，月平均值不大于90% ;
4.周圍空氣沒有明顯地受到塵埃、煙、腐蝕性和/或可燃性氣體、蒸氣或鹽霧的污染;
5.沒有火災和爆炸危險的場所;
6.地震烈度不超過 8度;傾斜度不超過5°的場所。
注：以上為GB/T11022常規使用條件，如需特殊使用環境條件為高海拔、濃鹽霧、極寒極熱環境，可以根據以上要求變更技術設計特殊定制。

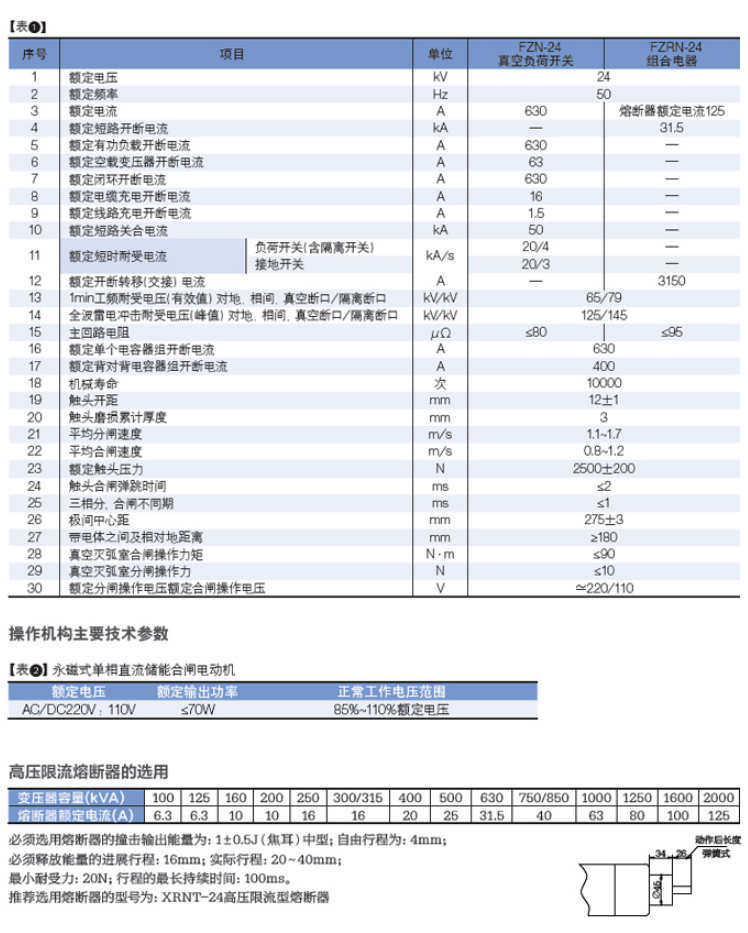

主要技術參數
結構特點

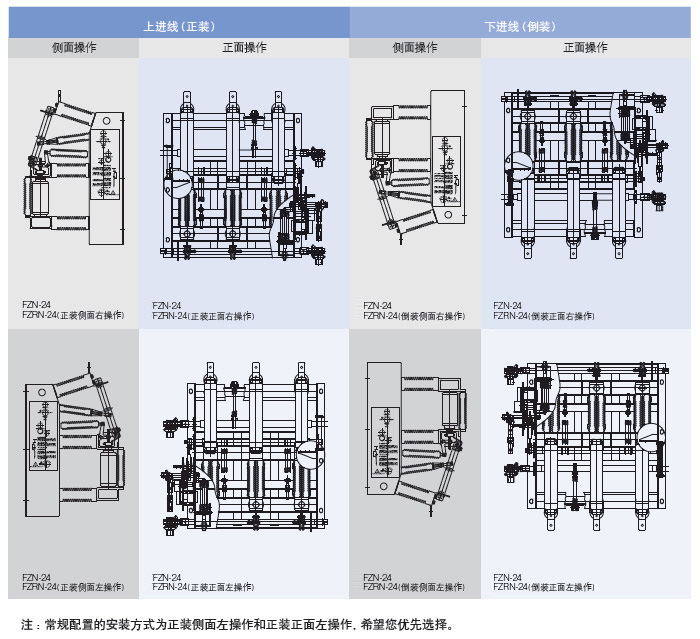

本真空負荷開關的多種安裝方式滿足了客戶的多種使用要求
A:安裝方式—開關上進線正裝、開關下進線倒裝、開關壁掛式安裝(配壁掛式安裝操作機構)
B:操作方式 -- 開關側面操作、開關正面操作

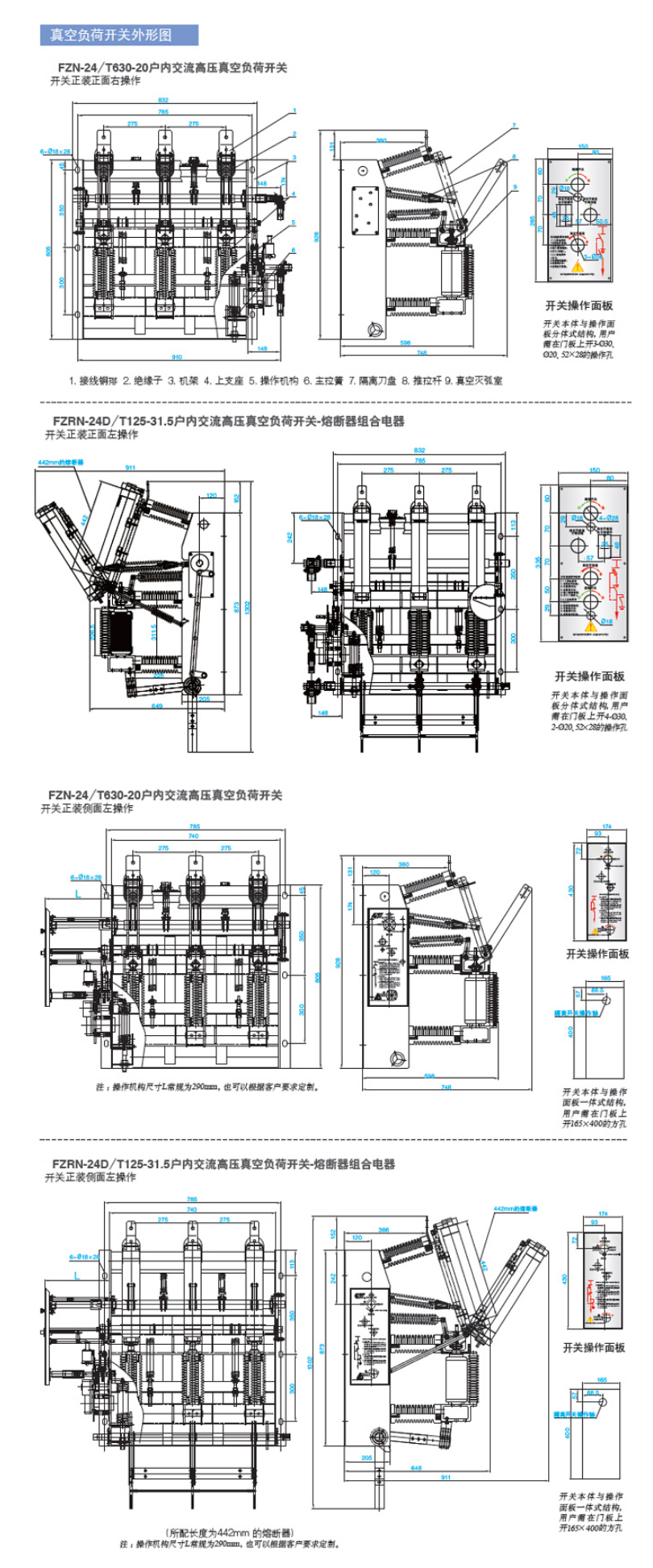

真空負荷開關
壁掛安裝

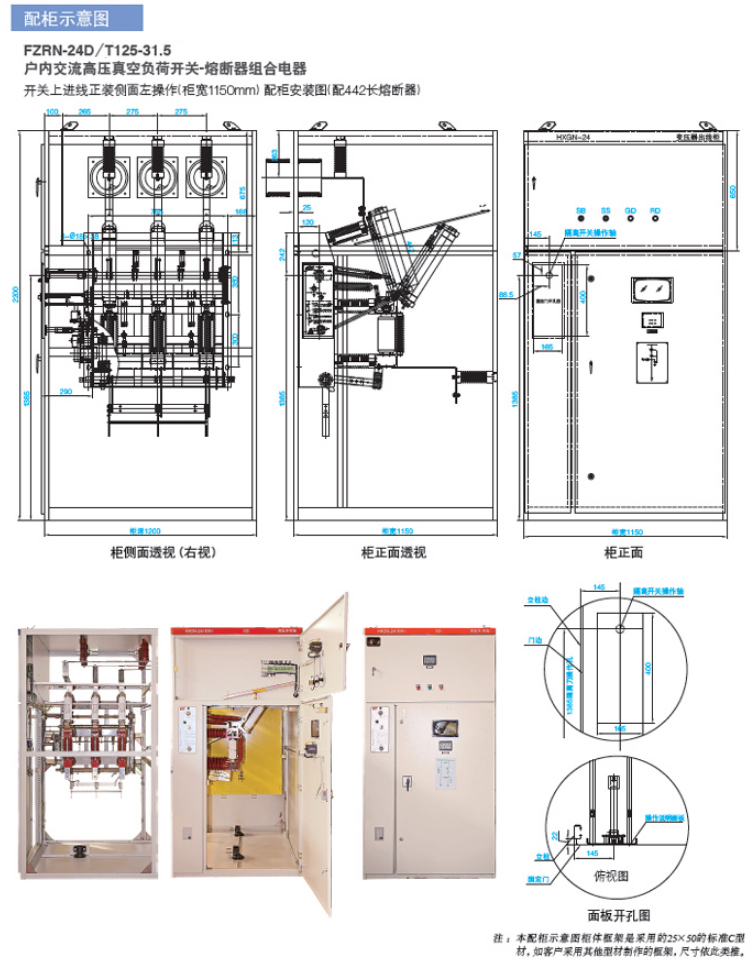

配柜示意圖
